當前位置：首頁   >  產品中心  >  煙氣分析儀  >  便攜式綜合煙氣分析儀  >  Madur-GA-40Tplus便攜式煙氣分析儀

便攜式煙氣分析儀

簡要描述：便攜式煙氣分析儀 Madur GA-40Tplus 煙氣分析儀及內置樣品預處理器

專業燃料煙氣處理器，結合高質量煙氣預處理與高精度測量，裝在壓縮軟箱里。分析儀配有加熱管和加熱過濾器，內置高效冷凝物干燥器。
它可裝配多達9個傳感器（電化學傳感器與紅外傳感器）。
配有內置壓力傳感器，儲存結果的大內存，以及內置色帶打印機，標準紙（非熱能）。

  • 產品型號：Madur-GA-40Tplus
  • 廠商性質：代理商
  • 更新時間：2021-08-20
  • 訪  問  量：1877
產品咨詢聯系我們

產品分類

相關文章

Related Articles

詳細介紹

便攜式煙氣分析儀 Madur GA-40Tplus :

主要特征

  • 裝配zui多7個電化學傳感器。
  • 裝配zui多2個紅外傳感器。
  • 內置58mm色帶圖形打印機。
  • 內置可充電電池，操作時間可達8小時。
  • 內置Peltier干燥器及蠕動泵,用于清除冷凝物。
  • 裝配有加熱管和內置加熱煙氣過濾器 。
  • 標準M30x1裝置加熱管，適合所有配備K型熱電偶的馬杜煙氣探針。
  • 附加帶冷凝槽的煙氣過濾器。
  • 差壓傳感器-用于測量煙囪抽力和氣體流速(借助皮托管)。
  • 煙塵測量程序。
  • 測量煙氣與環境溫度, 選配2個額外輸入用于溫度傳感器。
  • 模擬輸出(4-20mA / 0-10V)-選配。
  • 內置大內存用于儲存結果，兩種數據儲存格式。
  • 計算許多額外參數。
  • 氣體刻度固件。

分析儀及附件箱 - 外視圖



分析儀及附件箱 - 外視圖



完整的一套GA-40Tplus分析儀操作準備



GA-40Tplus



前板視圖



前板視圖



煙氣及電接口



煙氣及電接口



LED顯示



LED顯示



樣例截圖



樣例截圖



樣例輸出及PC程序截圖



樣例輸出及PC程序截圖



1. 常規參數

尺寸 (W x H x D) 470 x 310 x 160mm
重量 (不帶附件) 12.0÷12.8kg
裝箱材料 鋁制配有泡沫及織物（聚合物）
防護等級 IP20
操作條件 溫度: 10°C ÷ 50°C, 相對濕度: 5% ÷ 90% (不冷凝)
儲存溫度 0°C ÷ +55°C
電源供應: 輸入 |zui大功耗 115V交流或230V交流| 90W (不帶加熱管)
電池: 類型 | 工作時間 | 充電時間 鉛酸, 可充電 12V / 2.2Ah | 7h | 14h
數據內存: 尺寸 | 結果數目 32kB | 30報告 + 10 銀行 (1024組數據)
顯示 圖形 LCD 128 x 128, 帶明暗對比功能及背光功能
打印機 高速點陣式, 圖形打印機57mm普通紙
模擬輸出 (選配) 兩個電流 (0/4÷20mA) 或電壓 (0÷10V) 輸出
煙氣泵| 煙氣流 隔膜泵, zui大 2l/min (帶自動流速控制) | 90l/h (1.5l/min)
CO傳感器反吹泵 隔膜泵, zui大1.5l/min
PC電腦通訊接口 RS-232C
煙氣過濾
  1. 加熱管內加熱過濾器
  2. 內置終端過濾器(煙氣干燥器后) 及可替換過濾芯

2. 內置煙氣干燥器, 加熱管驅動, 加熱管

干燥方式 通過快速冷卻的水凝結
冷卻器類型 基于Peltier元素
冷卻器溫度 +5°C 電穩定
有效干燥zui大煙氣流 ~ 1°C
冷凝物泵 100l/h
冷凝物泵 蠕動, 38ml/min.
加熱管溫度 +120°C 電穩定
加熱管溫度滯后 ~ 5°C
加熱管長度 3m (可選擇5m或10m)
加熱管功耗 360W (zui大)
加熱管熱電偶纜線 K型 (選配S型）

3. 煙氣成分測量

下表顯示了所有傳感器/量程組合。請注意一臺儀器中zui多可安裝7個電化學傳感器和2個紅外傳感器 – 參見 訂購指南.

成分 方式 量程|分辨率 精度 時間(T90) 符合
O2 – 氧氣 電化學傳感器 20.95% | 0.01% ± 0.1% 或測量值的5% . 45 秒 ISO 12039,CTM-030
O2 – 氧氣 電化學, 分壓傳感器 20.95% | 0.01% ± 0.1%或測量值的5% 45 秒 ISO 12039,CTM-030
O2 – 氧氣 電化學, 分壓傳感器 25.00% | 0.01% ± 0.1% 或測量值的5% 45 秒 ISO 12039,CTM-030
O2 – 氧氣 電化學，分壓傳感器 100.00% | 0.1% ± 0.1%或測量值的5% 45 秒 ISO 12039,CTM-030
CO – 一氧化碳 電化學傳感器 4 000ppm | 1ppm ± 5 ppm或.測量值的5% 45 秒 ISO 12039,CTM-030
CO – 一氧化碳 電化學傳感器 20 000ppm | 1ppm ± 5 ppm或.測量值的5% 45 秒 ISO 12039,CTM-030
CO – 一氧化碳 電化學傳感器 10% | 0.001%ppm ± 0.005%或測量值的5% 45 秒 ISO 12039,CTM-030
CO – 一氧化碳 電化學, 及H2補償 2 000ppm | 1ppm ± 5 ppm或測量值的5% 45 秒 ISO 12039,CTM-030
CO – 一氧化碳 紅外傳感器 10% | 0.01% ± 0.05%或測量值的5% 45 秒 EN 15058
CO – 一氧化碳 紅外傳感器 100% | 0.1% ± 0.05%或測量值的5% 45 秒 EN 15058
CO2 – 一氧化碳 紅外傳感器 25% | 0.01% ± 0.5%或測量值的5% 45 秒 ISO 12039
CO2 – 一氧化碳 紅外傳感器 50% | 0.01% ± 0.05%或測量值的5% 45 秒 ISO 12039
CO2 – 一氧化碳 紅外傳感器 100% | 0.1% ± 0.5% 或測量值的5% 45 秒 ISO 12039
CHy – 甲烷 紅外傳感器 5% | 0.01% ± 0.3% 或測量值的3% 45 秒
CHy – 甲烷 紅外傳感器 25% | 0.01% ± 0.3% 或測量值的3% 45 秒
CHy – 甲烷 紅外傳感器 100% | 0.1% ± 0.3% 或測量值的3% 45 秒
NO – 一氧化氮 電化學傳感器 1 000ppm | 1ppm ± 5 ppm或測量值的5% 45 秒 EN 50379,CTM-022
NO – 一氧化氮 電化學傳感器 5 000ppm | 1ppm ± 5 ppm或測量值的5% 45 秒 EN 50379,CTM-022
NO2 – 二氧化氮 電化學傳感器 1 000ppm | 1ppm ± 5 ppm或測量值的5% 60 秒 EN 50379,CTM-022
SO2 – 二氧化硫 電化學傳感器 2 000ppm | 1ppm ± 5 ppm或測量值的5% 45 秒 EN 50379
SO2 – 二氧化硫 電化學傳感器 5 000ppm | 1ppm ± 5 ppm或測量值的5% 45 秒 EN 50379
H2S – 硫化氫 電化學傳感器 1 000ppm | 1ppm ± 5 ppm或測量值的5% 70 秒
H2 – 氫氣 電化學傳感器 2 000ppm | 1ppm ± 10ppm或測量值的5% 50 秒
H2 – 氫氣 電化學傳感器 20 000ppm | 1ppm ± 10ppm或測量值的5% 70 秒
H2 – 氨氣 熱導傳感器 10% | 0,1% ± 0,5%或測量值的5% 45 秒
H2 – 氨氣 熱導傳感器 25% | 0,1% ± 0,5%或測量值的5% 45 秒
H2 – 氨氣 熱導傳感器 50% | 0,1% ± 0,5%或測量值的5% 45 秒
H2 – 氨氣 熱導傳感器 100% | 0,1% ± 0,5%或測量值的5% 45 秒
CL2 - 氯氣 電化學傳感器 250ppm | 1ppm ± 5 ppm或測量值的5% 60 秒
HCl - 氯化氫 電化學傳感器 100ppm | 1ppm ± 5 ppm或測量值的5% 70 秒
N2O - 笑氣 電化學傳感器 2 000ppm | 1ppm ± 10 ppm或測量值的5% 45 秒 ISO 21258
VOC – 揮發性有機化合物 PID 光電離傳感器 100ppm | 1ppm ± 5 ppm或測量值的5% 120 秒 Method 21
VOC – 揮發性有機化合物 PID 光電離傳感器 1000ppm | 1ppm ± 5 ppm或測量值的5% 120 秒 Method 21

4. 其他測量 / 計算結果

變量 方式 量程 | 分辨率 精度 時間 (T90)
Tgas – 煙氣溫度 K型熱電偶 -10°C ÷ 1000°C | 0.1°C ± 2°C 10 秒
Tgas – 煙氣溫度 S型熱電偶 -10°C ÷ 1500°C | 0.1°C ± 2°C 10 秒
Tamb – 鍋爐進氣口溫度 PT500電阻傳感器 -10°C ÷ 100°C | 0.1°C ± 2°C 10 秒
T1 & T3 – 外部溫度 K型熱電偶 -10°C ÷ 1000°C | 0.1°C ± 2°C 10 秒
T1 & T3 – 外部溫度 S型熱電偶 -10 ÷ 1500°C | 0.1°C ± 2°C 10 秒
T2 & T4 – 外部溫度 PT500電阻傳感器 -10 ÷ 100°C | 0.1°C ± 2°C 10 秒
分壓 硅壓阻壓強傳感器 -25hPa ÷ +25hPa | 1Pa (0.01hPa) ± 2Pa 或測量值的 5% 10 秒
煙氣流速 間接, 借助皮托管和壓力傳感器 1 ÷ 50m/s | 0.1m/s 0.3m/s或測量值的5% 10 秒
Lambda λ – 多余空氣數目 已計算 1 ÷ 10 | 0.01 測量值的± 5% 10 秒
qA – 煙囪損失 已計算 0 ÷ 100% | 0.1% 測量值的± 5% 10 秒
Eta η – 燃燒效率 已計算 0 ÷ 120% | 0.1% 測量值的± 5% 10 秒
U1 & U2 – 模擬輸入 (電壓) Delta-sigma ADC -20V ÷ +20V | 0.01V 測量值的± 2% 10 秒
I1 & I2 – 模擬輸入 (電流) Delta-sigma ADC -20mA ÷ +20mA | 0.01mA 測量值的± 2% 10 秒

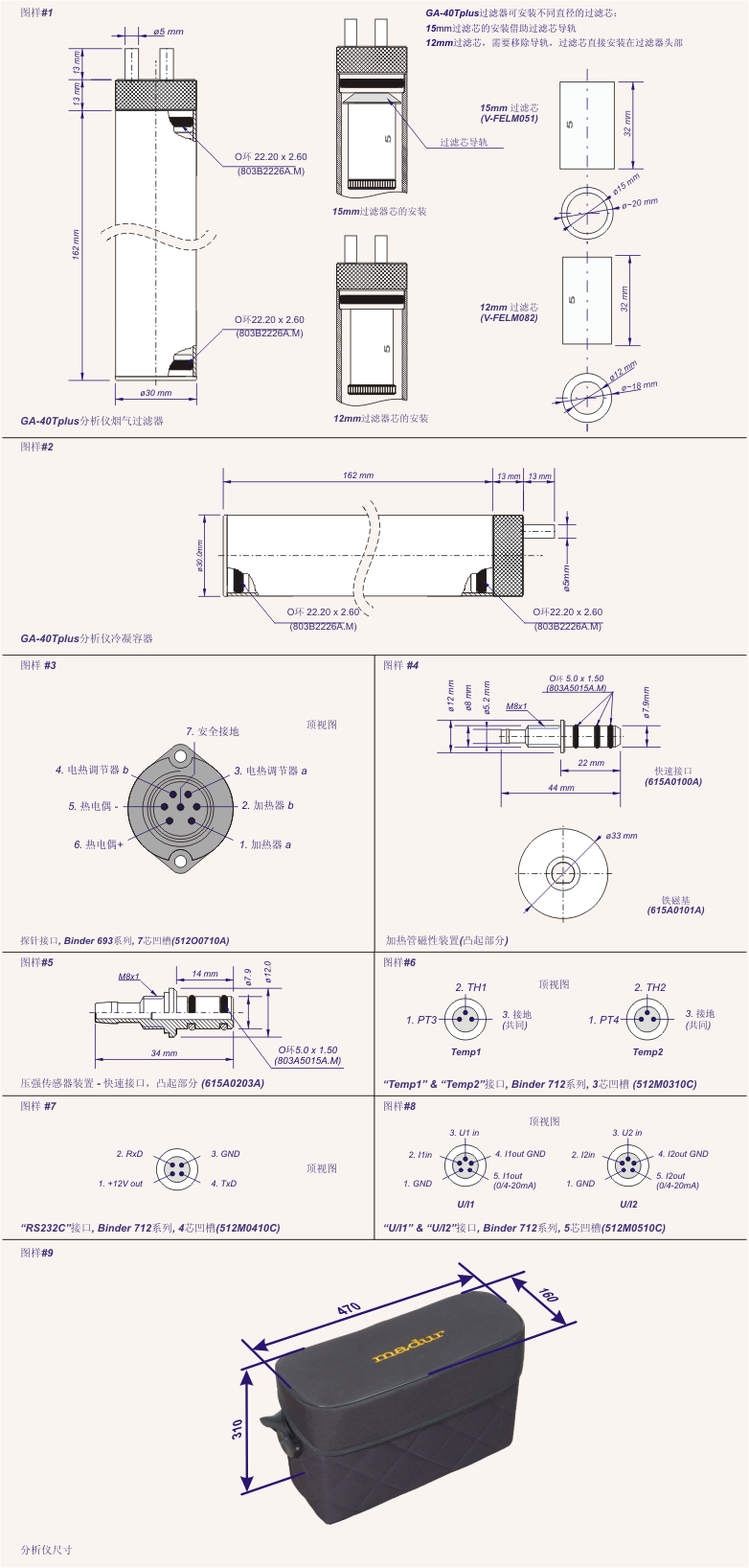

圖樣



Drawings
